AE系列

臺灣APEX精銳減速機AER系列

AER系列采用蝸線傘齒輪設計，容許伺服馬達高轉速的輸入，得到最高扭距的輸出，嚙合蝸線經最佳化的運動誤差分析，自設的精密研磨設備，制造出最低的運轉背隙，效率高、壽命長、免保養。

詳細介紹
技術參數
資料下載

輸出額定力矩：

T2N : 9 Nm - 2000 Nm

減速比：

單節 :3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20

雙節 :15 /20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 80 /90 / 100 / 120 / 140 / 160 / 180 / 200

*只有AER050雙節提供15,20減速比

低背隙：

單節 : ≤10 arcmin

雙節 : ≤14 arcmin

高效率：

單節 : ≧ 95%

雙節 : ≧ 92%

容易安裝

低噪音

結構緊湊

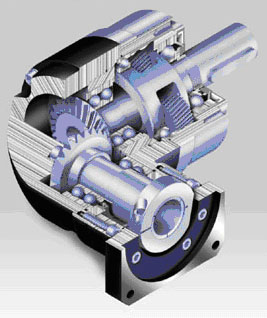

臺灣APEX精銳減速機AER系列結構特點:

AER系列采用蝸線傘齒輪設計，容許伺服馬達高轉速的輸入，得到最高扭距的輸出，嚙合蝸線經最佳化的運動誤差分析，自設的精密研磨設備，制造出最低的運轉背隙，效率高、壽命長、免保養。

規格 No.			節數	減速比1	AER050	AER070	AER090	AER120	AER155	AER205	AER235
額定輸出力矩T2N		Nm	1	3	9	36	90	195	342	588	1,140
				4	12	48	120	260	520	1,040	1,680
				5	15	60	150	325	650	1,200	2,000
				6	18	55	150	310	600	1,100	1,900
				7	19	50	140	300	550	1,100	1,800
				8	17	45	120	260	500	1,000	1,600
				9	14	40	100	230	450	900	1,500
				10	14	60	150	325	650	1,200	2,000
				14	-	42	140	300	550	1,100	1,800
				20	-	40	100	230	450	900	1,500
			2	15	14	-	-	-	-	-	-
				20	14	-	-	-	-	-	-
				25	15	60	150	325	650	1,200	2,000
				30	20	55	150	310	600	1,100	1,900
				35	19	50	140	300	550	1,100	1,800
				40	17	45	120	260	500	1,000	1,600
				45	14	40	100	230	450	900	1,500
				50	14	60	100	230	650	1,200	2,000
				60	20	55	150	310	600	1,100	1,900
				70	19	50	140	300	550	1,100	1,800
				80	17	45	120	260	500	1,000	1,600
				90	14	40	100	230	450	900	1,500
				100	14	40	100	230	450	900	1,500
				120	-	-	150	310	600	1,100	1,900
				140	-	-	140	300	550	1,100	1,800
				160	-	-	120	260	550	1,000	1,600
				180	-	-	100	230	450	900	1,500
				200	-	-	100	230	450	900	1,500
			急停扭矩 T2NOT3		Nm	1,2	3~200	3倍額定輸出力矩
額定輸入轉速 N1N		rpm	1,2	3~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
最大輸入轉速 N1B		rpm	1,2	3~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
標準背隙		arcmin	1	3~20	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
標準背隙		arcmin	2	25~200	≤ 14	≤ 14	≤ 14	≤ 14	≤ 14	≤ 14	≤ 14
扭轉剛性		Nm / arcmin	1,2	3~200	3	7	14	25	50	145	225
最大徑向力 F2rB2		N	1,2	3~200	702	1,377	2,985	6,100	8,460	13,050	8,700
最大軸向力	F2a1B2	N	1,2	3~200	350	630	1,300	2,400	4,000	6,200	4,800
最大軸向力	F2a2B2	N	1,2	3~200	390	765	1,625	3,350	4,700	7,250	18,000
使用壽命		hr	1,2	3~200	20,000 *
效率		%	1	3~20	≧95 %
效率		%	2	25~200	≧92 %
重量		kg	1	3~20	1.0	2.1	5.8	11.2	22.4	46.8	78.0
重量		kg	2	25~200	1.3	2.0	4.6	11.1	21.8	43.7	81.9
使用溫度		oC	1,2	3~200	-10oC~90oC
潤滑			-	-	合成潤滑油脂(NYOGEL 792D)
防護等級			1,2	3~200	IP65
安裝方向			1,2	3~200	任意方向
噪音值 (n1=3000 rpm,無負載)		dB(A)	1,2	3~200	≤ 61	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74

1.減速比 ( i=N in / Nout )	2. 輸出轉數100rpm 時，作用于輸出軸中心位置。
3.最大加速力矩 T2B = 60% of T2NOT
*連續運轉降低使用壽命二分之一。(請洽詢本公司)

減速機轉動慣量

規格 No.	節數	減速比1	AER050	AER070	AER090	AER120	AER155	AER205	AER235
轉動慣量 J （kg?cm2）	1	3~10	0.09	0.35	2.25	6.84	23.4	68.9	135.4
		14	-	0.07	1.87	6.25	21.8	65.6	119.8
		20	-	0.07	1.87	6.25	21.8	65.6	119.8
	2	15	0.09	-	-	-	-	-	-
		20	0.09	-	-	-	-	-	-
		25~100	0.09	0.09	0.35	2.25	6.84	23.4	68.9
		120~200	-	-	0.31	1.87	6.25	21.8	65.6
